Μάθημα : ΜΝΑΕ Σχέδια Δρασης 2019-20. Υποδράση: Ζυγιστικό- εμφιαλωτικό ελαιολάδου (4940070243).

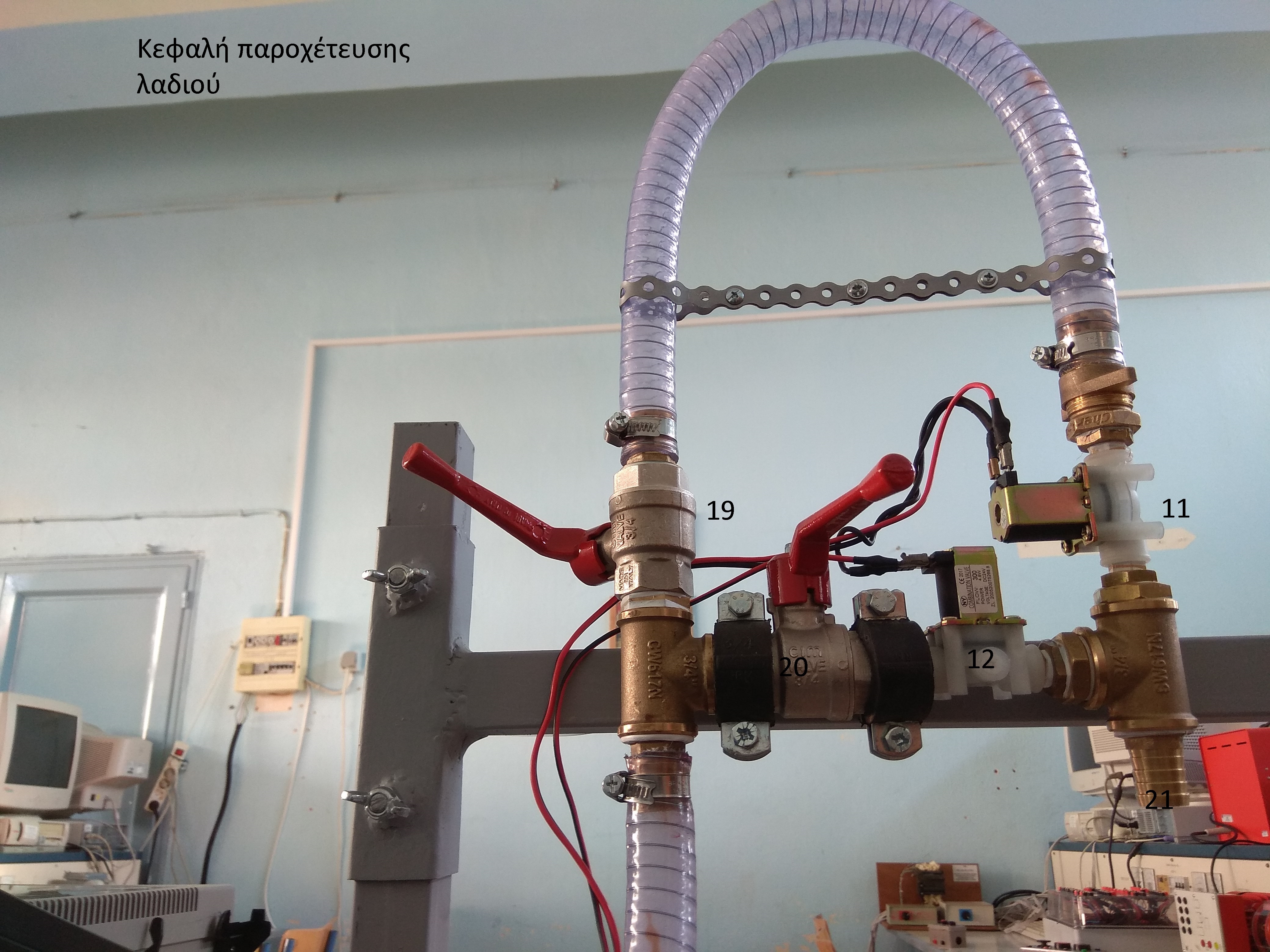

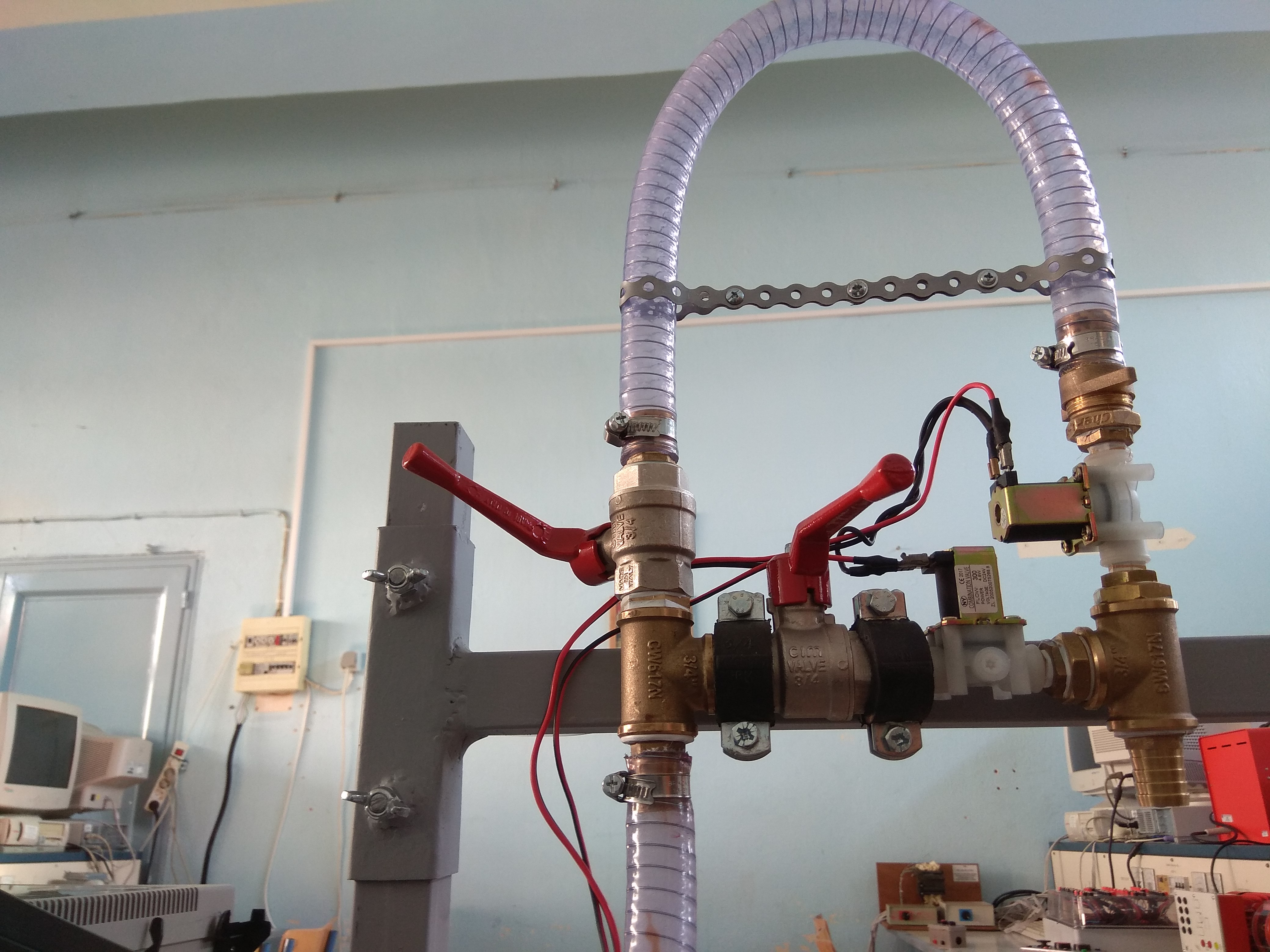

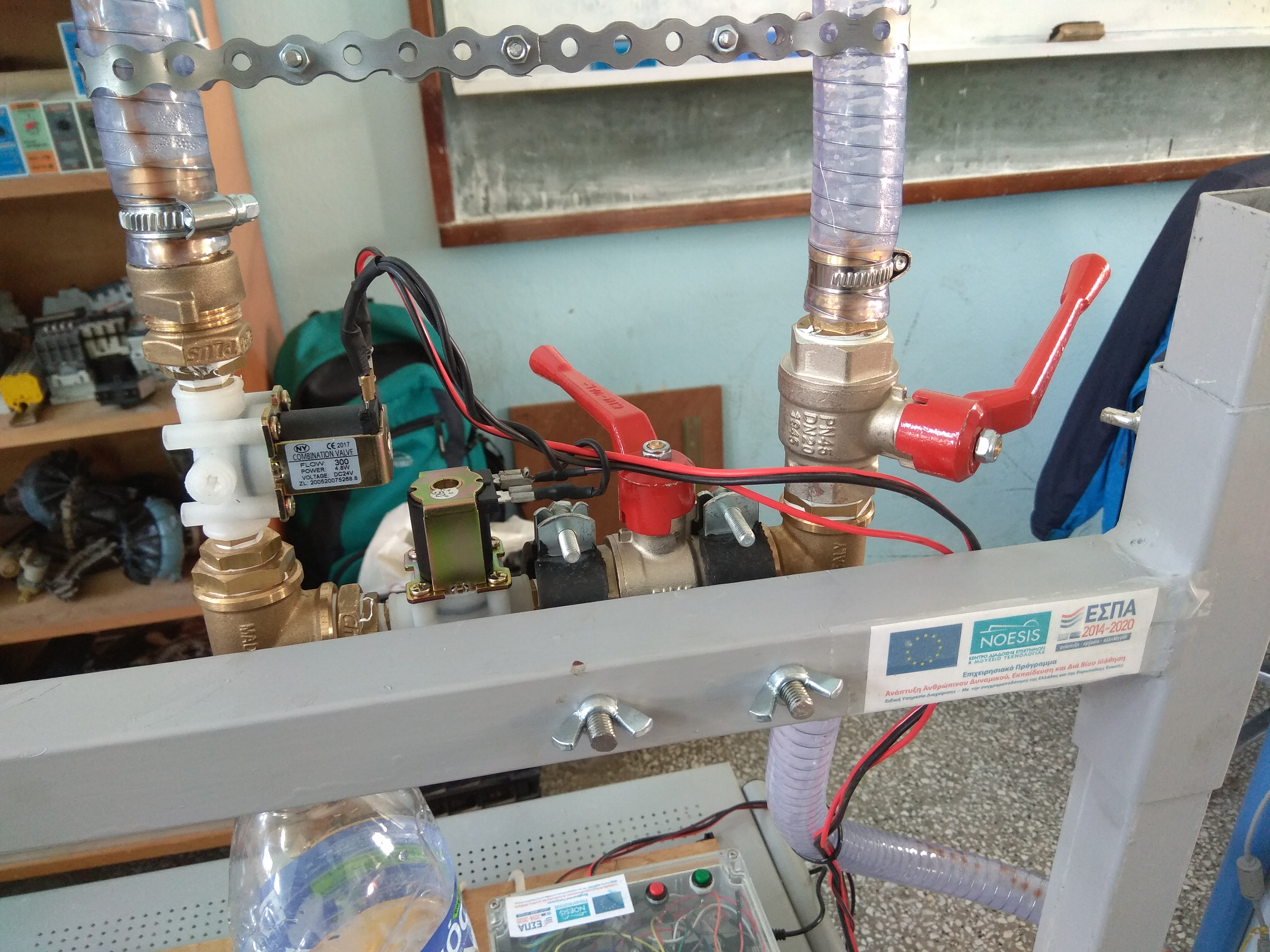

Η παροχέτευση του λαδιού στην φιάλη γίνεται μέσω μιας «κεφαλής» - υδραυλικής διάταξης δύο δρόμων, υψηλής και χαμηλής παροχής λαδιού (2 ταυ, 2 βάνες, συστολές, ρακόρ, νίπελ, 2 ηλεκτροβαλβίδες, σωλήνας). Η επιλογή της διαδρομής γίνεται μέσω δύο ηλεκτρικών βαλβίδων (11,12) (24V D.C. - ¼’’). Η ποσότητα του λαδιού της κάθε διαδρομής καθορίζεται από την θέση της αντίστοιχης βάνας. Έτσι αν η βάνα (19) στην 1η διαδρομή είναι περισσότερο ανοικτή πέφτει περισσότερο λάδι στην φιάλη, ενώ όταν ακολουθείται η 2η διαδρομή και η βάνα της (20) είναι λιγότερο ανοικτή, τότε η ποσότητα του λαδιού μειώνεται. Προς το τέλος του γεμίσματος η ποσότητα του λαδιού μειώνεται, για μεγαλύτερη ακρίβεια στην μέτρηση. Η κεφαλή αυτή είναι τοποθετημένη σε σιδερένια βάση από μορφοσωλήνες και μπορεί να κινηθεί πάνω κάτω για να προσαρμόζεται ακριβώς πάνω από το χείλος της φιάλης. Η διάταξη είναι δυνατόν να γεμίσει πλαστικές φιάλες 0.5, 0.75, 1.5, 3 και 5 lt.
