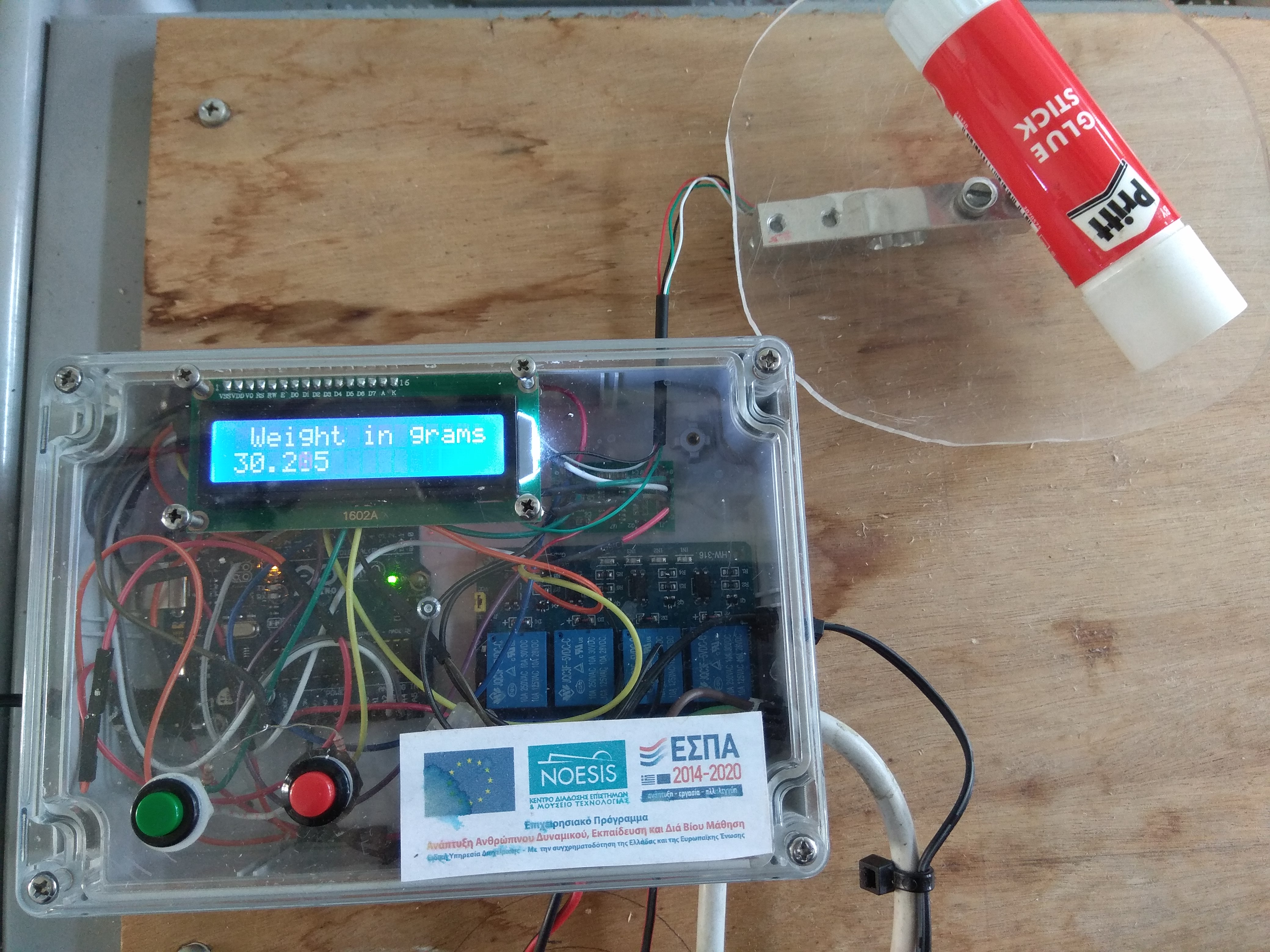

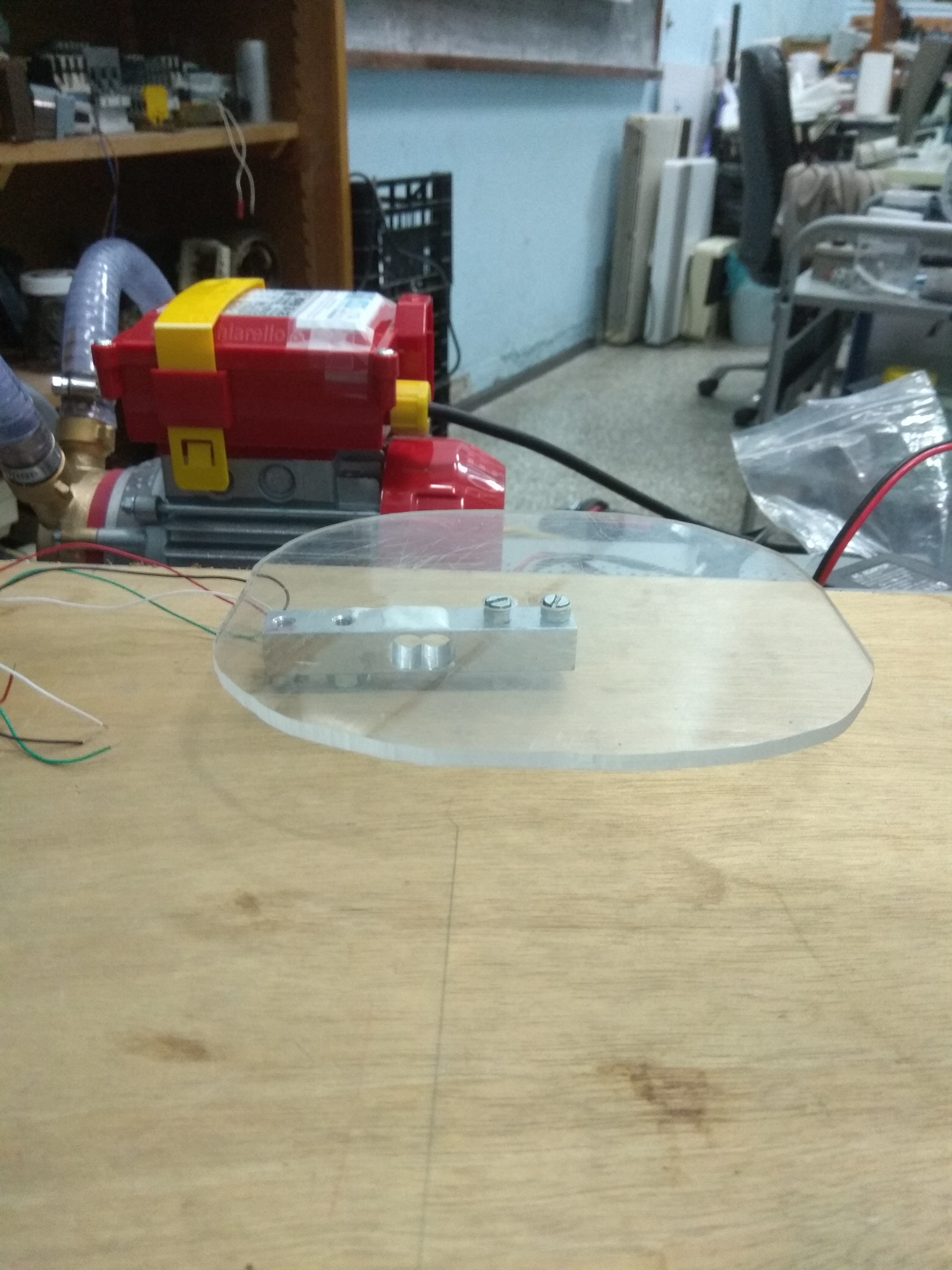

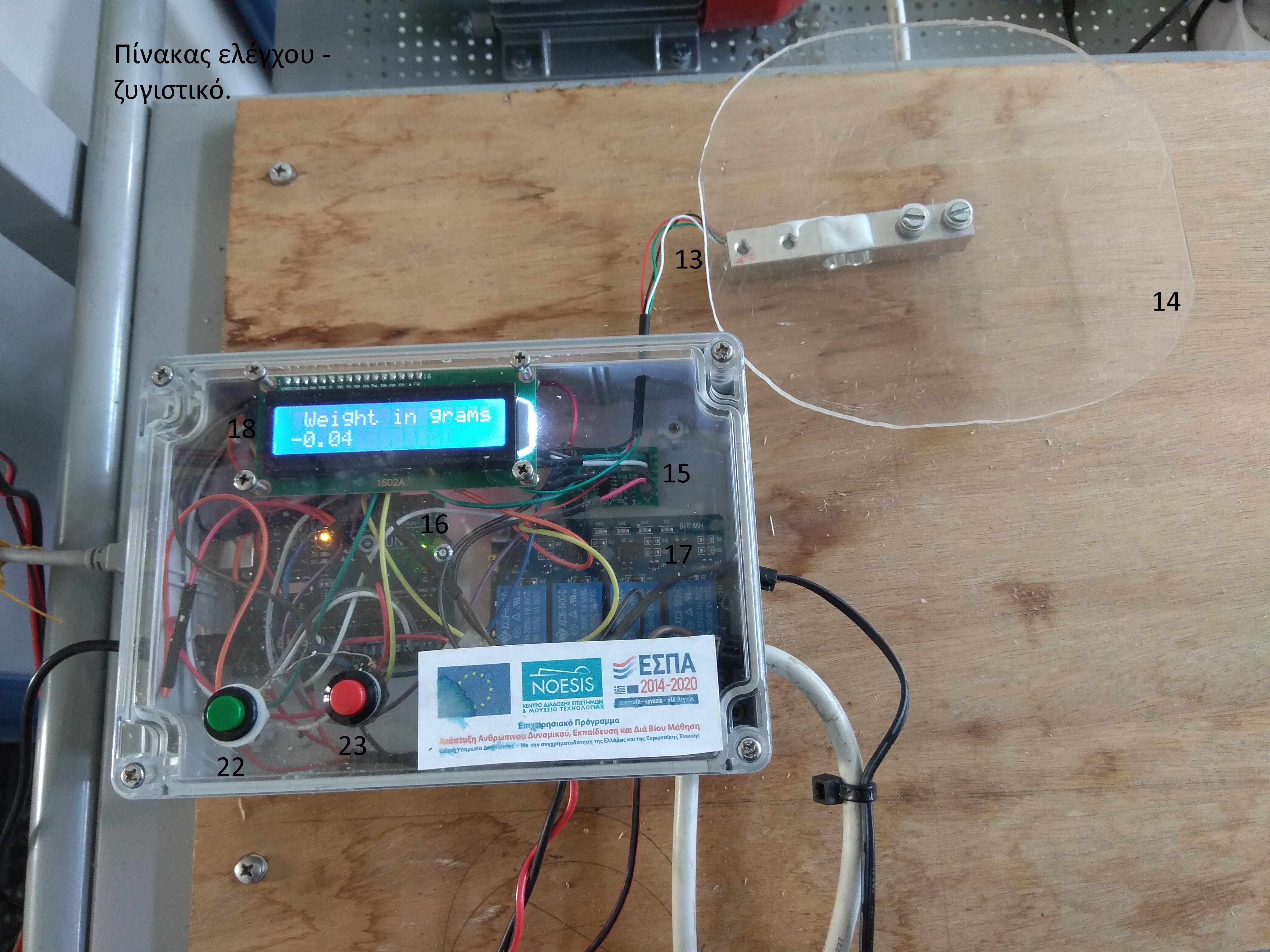

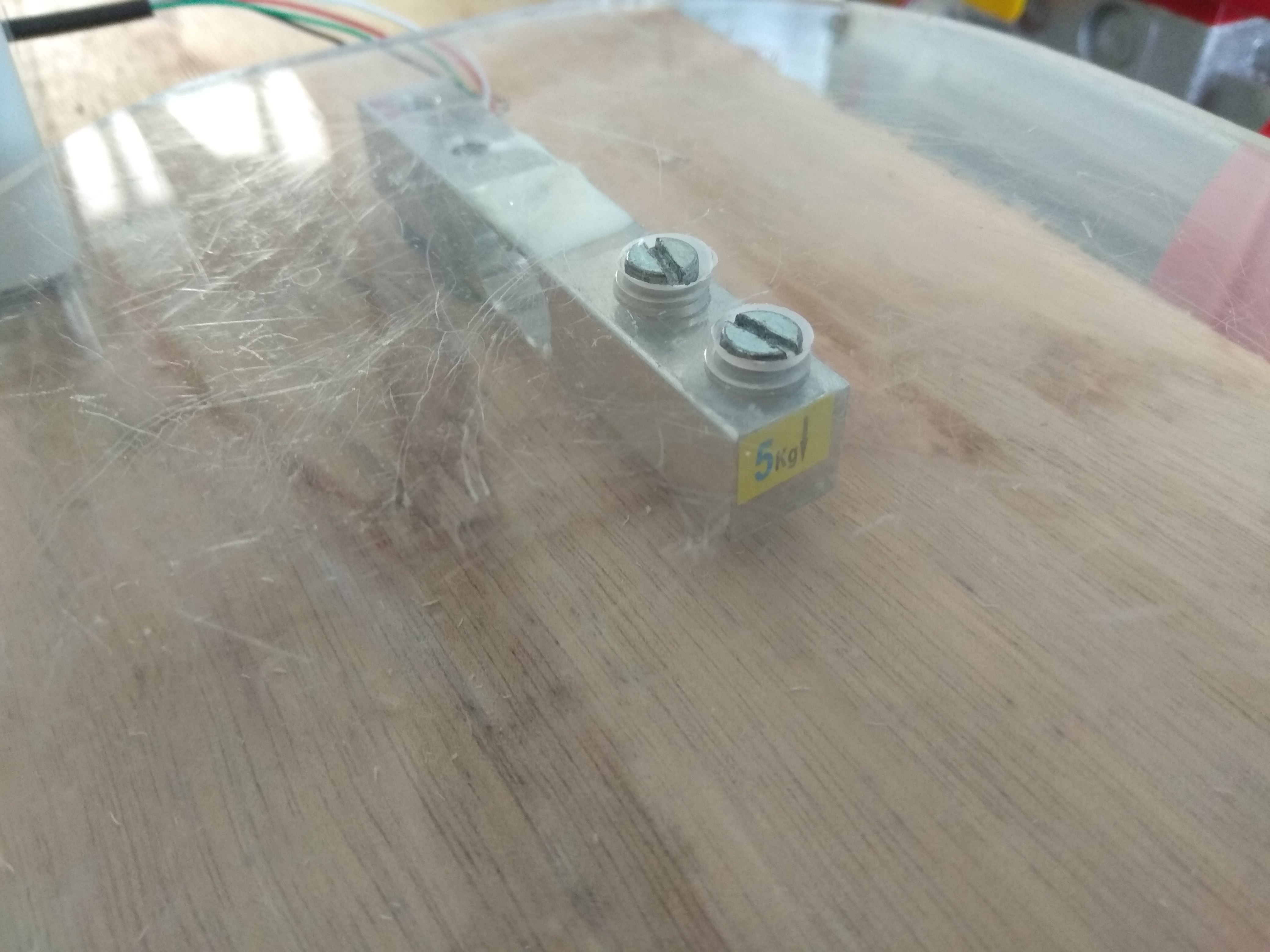

Το ζυγιστικό είναι και η θέση που τοποθετούμε την φιάλη που θα χρειαστεί να γεμίσουμε. Αποτελείται από ένα αισθητήριο φορτίου (load cell) 5 Kg (13), όπως δηλαδή αυτά που έχουν οι ηλεκτρονικές ζυγαριές κουζίνας και από έναν ενισχυτή αισθητήρα φορτίου HX711 (15) (A/D converter 24 bits). Στην επάνω πλευρά του αισθητηρίου βιδώσαμε μια πλάκα Plexiglass (14). Η πλάκα αυτή είναι και η θέση της φιάλης. Ακριβώς από επάνω είναι η κεφαλή γεμίσματος. Έτσι καθώς γεμίζει με λάδι η φιάλη από την αντλία, ζυγίζεται συνεχώς από την διάταξη. Όπως γίνεται αντιληπτό όταν το βάρος της φιάλης φθάσει την επιθυμητή τιμή, η διαδικασία γέμισης σταματάει.
