Μάθημα : Microbit

Ο ΣΕΝΑΡΙΟ ΤΟΥ ΕΡΓΟΥ: Το Micro:bit για πάντα θα εμφανίζει μια καρδιά στα 25 LEDs που διαθέτει.

• ΣΗΜΕΙΩΣΗ: Παρακάτω γίνεται περιγραφή δραστηριότητας θεωρώντας ότι διαθέτετε το micro:bit. Αν δεν το διαθέτετε, μπορείτε να πραγματοποιήσετε τα βήματα 2-5 και να εργαστείτε, προς το παρόν, μόνο με την προσομοίωση.

1. Συνδέετε το micro:bit με τον υπολογιστή μέσω του USB.

2. (Χρησιμοποιείτε Google Chrome ή Microsoft Edge). Για να έχετε πρόσβαση στο προγραμματιστικό περιβάλλον Microsoft MakeCode πηγαίνετε στη διεύθυνση: https://makecode.microbit.org/
3. Επιλέγετε Νέο έργο.

4. Δίνετε όνομα στο αρχείο που θα δημιουργηθεί. Επειδή το σενάριο του έργου που θα δημιουργήσετε είναι η εμφάνιση μιας καρδιάς στα LEDs, δίνετε όνομα αρχείου Μια καρδιά στα LEDs κι επιλέγετε Δημιουργία.

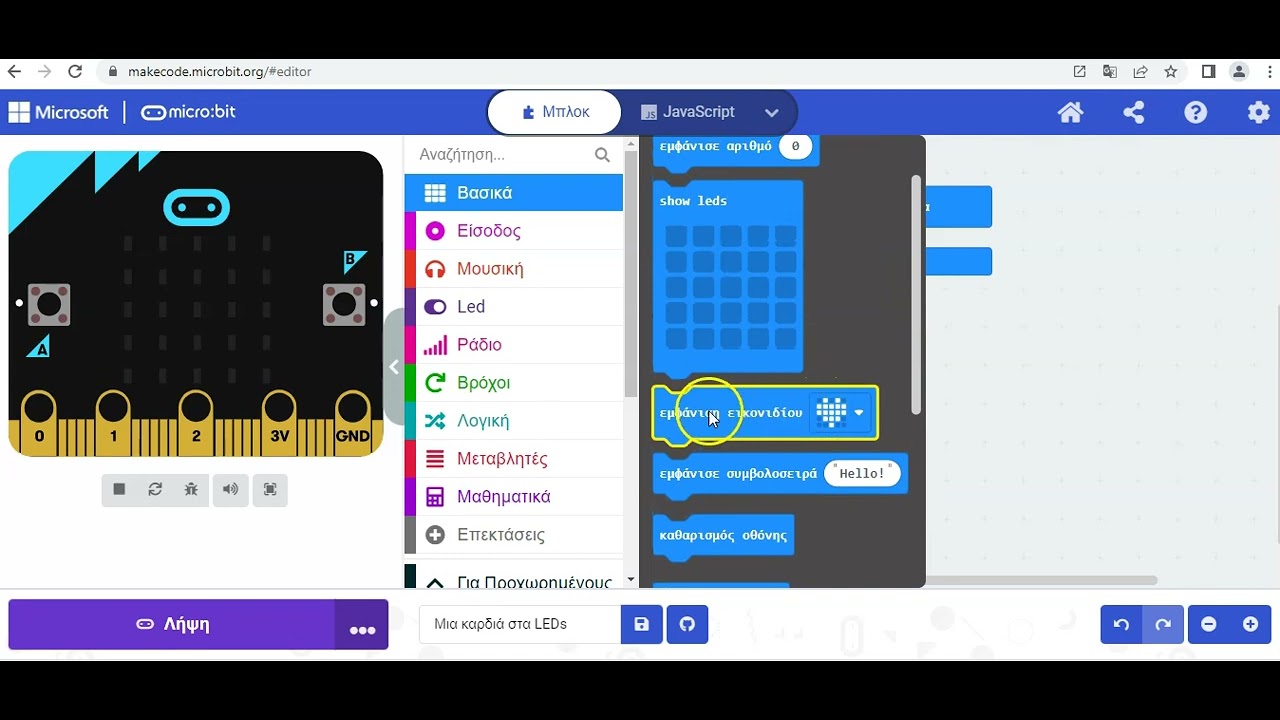

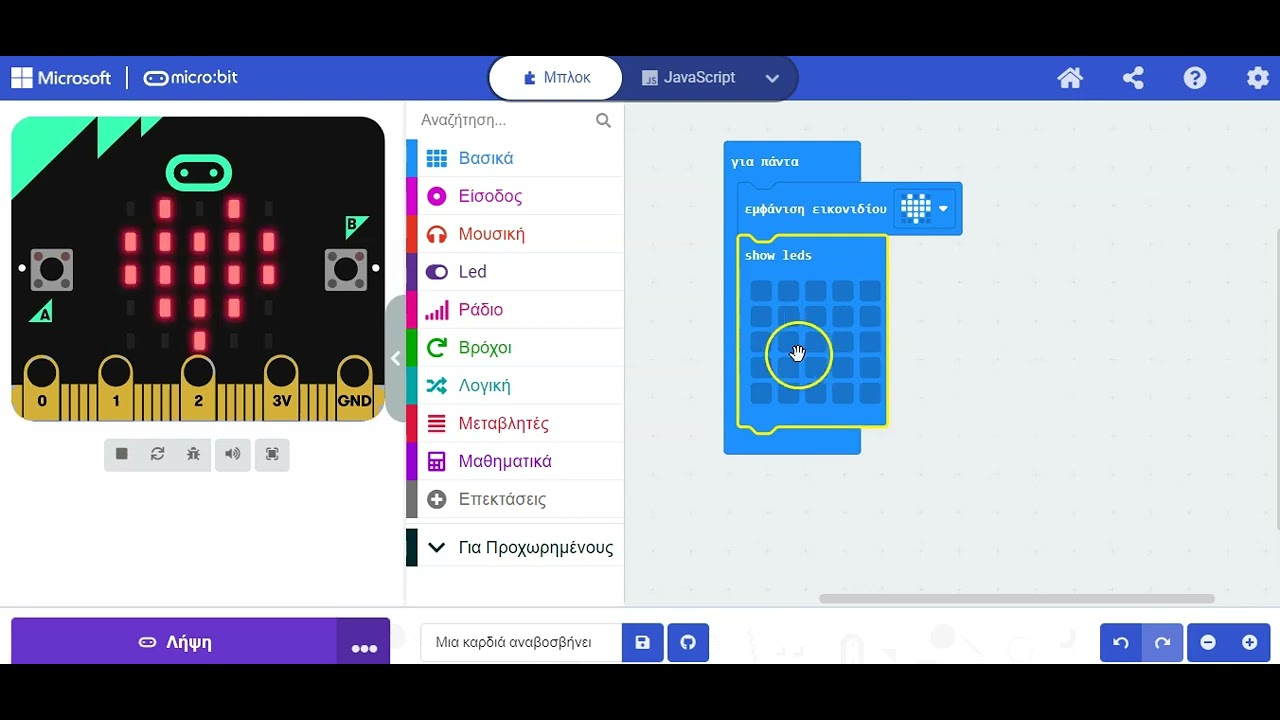

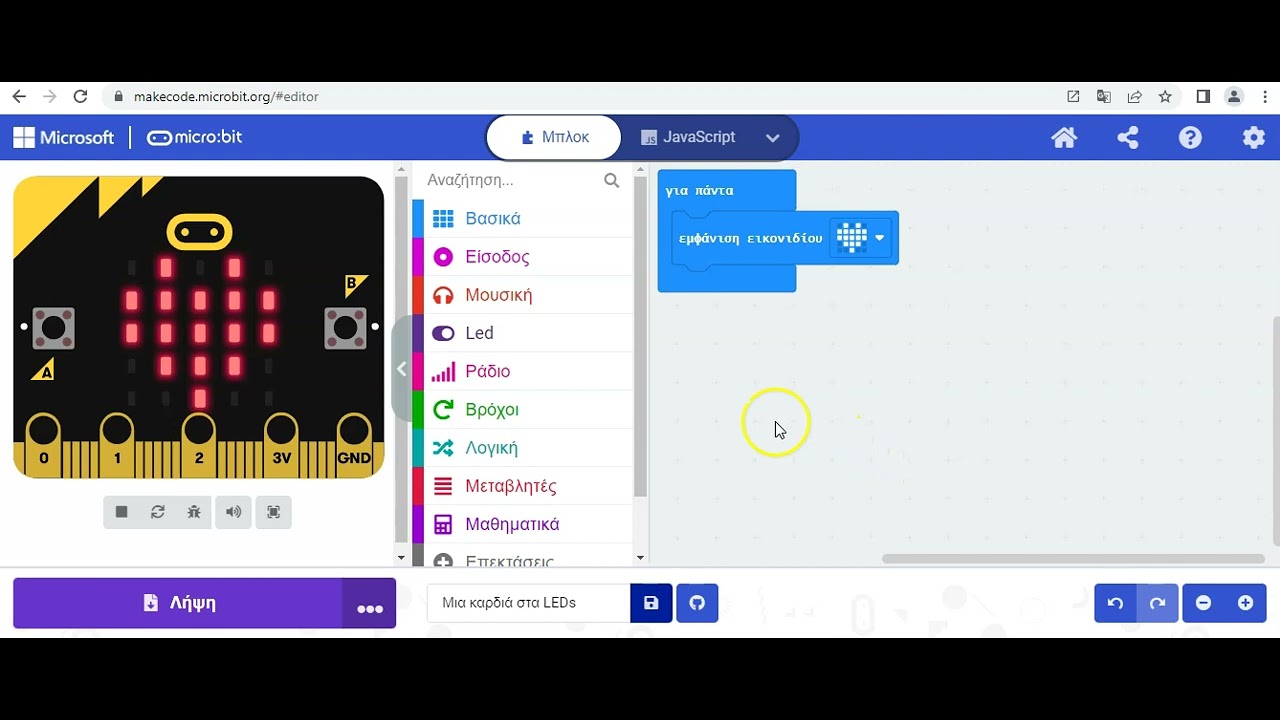

5. Ανοίγει παράθυρο στο οποίο εμφανίζεται το περιβάλλον του Microsoft MakeCode για να δημιουργήσετε τον κώδικα του προγράμματος. Στο παράθυρο αυτό περιλαμβάνεται η οθόνη της προσομοίωσης (1), η περιοχή με τις παλέτες εντολών (2) και η περιοχή της δημιουργίας του κώδικα (3).

   Όταν δημιουργείτε το πρόγραμμα στην περιοχή της δημιουργίας του κώδικα τότε βλέπετε και την εκτέλεσή του στο παράθυρο της προσομοίωσης που βρίσκεται αριστερά στην οθόνη.





   Αναπαραγωγή βίντεο



6. Έχοντας δημιουργήσει το πρόγραμμα χρειάζεται να το μεταφέρετε στο Micro:bit για να εκτελεστεί και να εμφανίσει την καρδιά στα LEDs στην πλακέτα. Υπάρχουν δυο (2) τρόποι μεταφοράς του προγράμματος:
   1ος τρόπος: Λήψη του αρχείου στον υπολογιστή σας κι αντιγραφή του στο Micro:bit
   Η διαδικασία της λήψης κι αντιγραφής είναι σχετικά πιο χρονοβόρα από την απευθείας μεταφορά (που περιγράφουμε παρακάτω) αλλά έχει το πλεονέκτημα ότι το πρόγραμμα βρίσκεται διαθέσιμο στον υπολογιστή σας (για παράδειγμα στις Λήψεις ή όπου έχετε εσείς ρυθμίσει να κατεβαίνουν τα αρχεία σας). Έχοντας το αρχείο hex στον υπολογιστή σας μπορείτε να το μεταφέρετε και σε οποιονδήποτε άλλο υπολογιστή και να το ανοίξετε από εκεί.
   2ος τρόπος: Απευθείας μεταφορά από το MakeCode
   (Λειτουργεί σε Google Chrome και Microsoft Edge)
   Το πρόγραμμα μεταφέρεται άμεσα στο Micro:bit κι εκτελείται αλλά δεν αποθηκεύεται κάπου στον υπολογιστή σας (για την περίπτωση που θα θέλατε, για παράδειγμα, να το στείλετε κάπου). Εφόσον έχετε ακολουθήσει τα βήματα αυτής της διαδικασίας μια φορά, από εκεί και πέρα αρκεί να επιλέγετε μόνο Λήψη για να μεταφερθεί το αρχείο στην πλακέτα και να εκτελεστεί σε αυτήν.





   Αναπαραγωγή βίντεο



7. Έχοντας ήδη μεταφέρει με τον ένα ή με τον άλλο τρόπο το πρόγραμμά σας, αυτό εκτελείται και πρέπει να βλέπετε μια καρδιά στα LEDs του Micro:bit. Αυτό είναι το πρώτο σας πρόγραμμα!

ΠΑΡΑΤΗΡΗΣΕΙΣ:

1. Αν θέλετε να κλείσετε το Micro:bit και να μην εκτελείται πλέον το πρόγραμμα, δηλαδή εν προκειμένω να μην εμφανίζεται το φωτεινό σχήμα της καρδιάς στα LEDs, τότε πατάτε για λίγα δευτερόλεπτα το κουμπί που βρίσκεται στην πίσω επιφάνεια της πλακέτας, το power switch.



2. Μπορείτε να βγείτε από τη διεύθυνση https://makecode.microbit.org/ ακόμα και χωρίς να έχετε μεταφέρει το πρόγραμμά σας στο micro:bit (στην περίπτωση που δεν έχετε τη συσκευή συνδεδεμένη). Όταν βρεθείτε και πάλι στη διεύθυνση https://makecode.microbit.org/ θα βρείτε το πρόγραμμά σας εφόσον χρησιμοποιήσετε τον ίδιο browser από τον ίδιο υπολογιστή. Μπορείτε όμως να κάνετε Σύνδεση στο Makecode κι έτσι να βλέπετε τα προγράμματά σας από οποιονδήποτε υπολογιστή.

   (στο βίντεο παρακάτω περιγράφονται αναλυτικά και οι δυο (2) τρόποι μεταφοράς του προγράμματος)

3. Εάν θέλετε να ανοίξετε ένα αρχείο που έχει δημιουργηθεί ήδη μπορείτε να επιλέξετε επάνω αριστερά: micro:bit  κι έτσι βρίσκεστε στη διαχείριση των αρχείων σας. Στη συνέχεια επιλέγετε Εισαγωγή (1) και Εισαγωγή αρχείου...(2). Στη συνέχεια επιλέγετε το αρχείο hex από τον υπολογιστή σας.



4. Εάν θέλετε να διαγράψετε το πρόγραμμά σας, βλέπετε το ίδιο το έργο σας κι επιλέγετε (Settings) Περισσότερα...

   Στη συνέχεια επιλέγετε Διαγραφή έργου.


ΔΡΑΣΤΗΡΙΟΤΗΤΑ 2η

Δραστηριότητα 2η : Τα LED αναβοσβήνουν

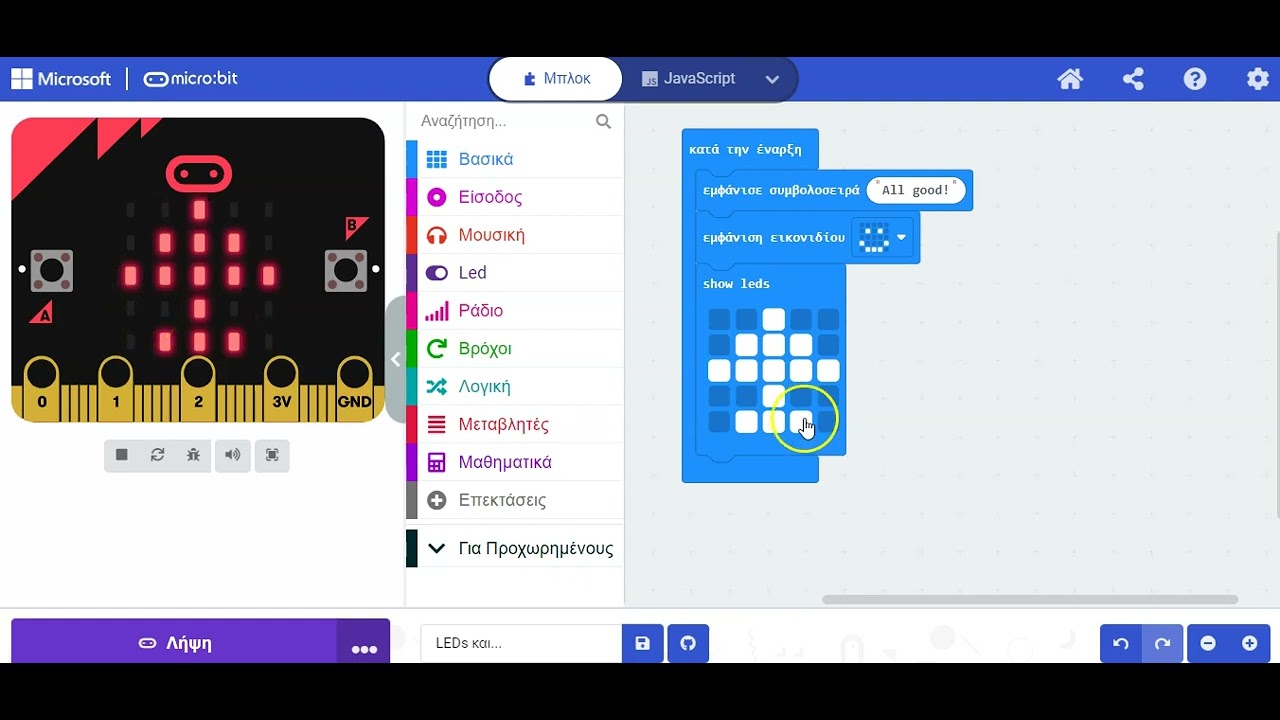

ΤΟ ΣΕΝΑΡΙΟ ΤΟΥ ΕΡΓΟΥ: Κατά την έναρξη εκτέλεσης του προγράμματος εμφανίζεται στα LEDs του micro:bit το μήνυμα "All good!", στη συνέχεια ένα χαμογελάκι, περιμένει 1000ms και τέλος εμφανίζεται ένα τετραγωνάκι ή όποιο άλλο σχήμα.

• ΣΗΜΕΙΩΣΗ: Παρακάτω γίνεται περιγραφή δραστηριότητας θεωρώντας ότι διαθέτετε το micro:bit. Αν δεν το διαθέτετε, μπορείτε να πραγματοποιήσετε τα βήματα 2-5 και να εργαστείτε, προς το παρόν, μόνο με την προσομοίωση. Για τη βαθμολόγηση ακολουθείτε τις οδηγίες ως έχουν.

1. Συνδέετε το micro:bit με τον υπολογιστή μέσω του USB.
2. (Χρησιμοποιείτε Google Chrome ή Microsoft Edge). Για να έχετε πρόσβαση στο προγραμματιστικό περιβάλλον Microsoft MakeCode πηγαίνετε στη διεύθυνση: https://makecode.microbit.org/
3. Επιλέγετε Νέο έργο.
4. Δίνετε όνομα στο αρχείο που θα δημιουργηθεί. Δίνετε όνομα αρχείου LEDs και.. κι επιλέγετε Δημιουργία.
5. Ανοίγει παράθυρο στο οποίο εμφανίζεται το περιβάλλον του Microsoft MakeCode για να δημιουργήσετε τον κώδικα του προγράμματος.





   Αναπαραγωγή βίντεο

6. Μεταφέρετε το πρόγραμμά σας στο Micro:bit είτε κατεβάζοντας το αρχείο (Download as file) και αντιγράφοντάς το στο micro:bit είτε απευθείας επιλέγοντας Λήψη (εφόσον έχετε κάνει ήδη τις κινήσεις του 2ου τρόπου).
   ΠΑΡΑΤΗΡΗΣΗ:
   Αναλυτικές οδηγίες για τη μεταφορά του αρχείου υπάρχουν στο υλικό με τίτλο: Διαχείριση προγράμματος στο Microsoft MakeCode.
7. Έχοντας ήδη μεταφέρει με τον ένα ή με τον άλλο τρόπο το πρόγραμμά σας, αυτό εκτελείται και πρέπει να βλέπετε σχέδια και μηνύματα στα LEDs του Micro:bit.

ΠΑΡΑΤΗΡΗΣΗ:

Όταν βλέπετε τον κώδικα του έργου σας κι επιθυμείτε να δείτε και όλα τα προηγούμενα έργα που έχετε δημιουργήσει, επιλέγετε το εικονίδιο micro:bit.

Μεταφέρεστε έτσι στην οθόνη όπου εμφανίζονται όλα τα προηγούμενα έργα σας και μπορείτε να επιλέξετε όποιο έργο θέλετε για να το εκτελέσετε ή/και να το επεξεργαστείτε.
